En bref : la ridelle de camion benne paraît simple, mais c’est elle qui fait la différence entre un chargement propre, sûr… et un plateau ingérable. Bien choisie, bien entretenue et correctement réparée, elle protège la marchandise, le conducteur et le reste des usagers de la route.
Voici les idées fortes à retenir :
– Rôle clé : la ridelle est une paroi latérale ou arrière qui encadre la benne, augmente la hauteur de chargement et maintient les matériaux en place.
– Sécurité : une ridelle mal fermée ou déformée peut dépasser le gabarit, s’ouvrir en roulant et provoquer un accident grave.
– Diagnostic rapide : avant d’intervenir, on inspecte charnières, loquets, planéité et corrosion pour décider entre réparation et remplacement.
– Matériaux : acier HLE pour les chantiers durs, aluminium pour gagner en charge utile, solutions mixtes et bois pour des usages plus doux.
– Productivité : ridelles hydrauliques, rehausses grillagées, marchepieds, verrouillage centralisé… chaque option fait gagner des minutes sur chantier.
– Modernisation : la CAO et l’impression 3D permettent de créer gabarits et prototypes pour adapter une ridelle sur-mesure sans tâtonner.
– TCO : le bon choix, c’est celui qui équilibre sécurité, coût global, temps d’immobilisation et facilité de maintenance.

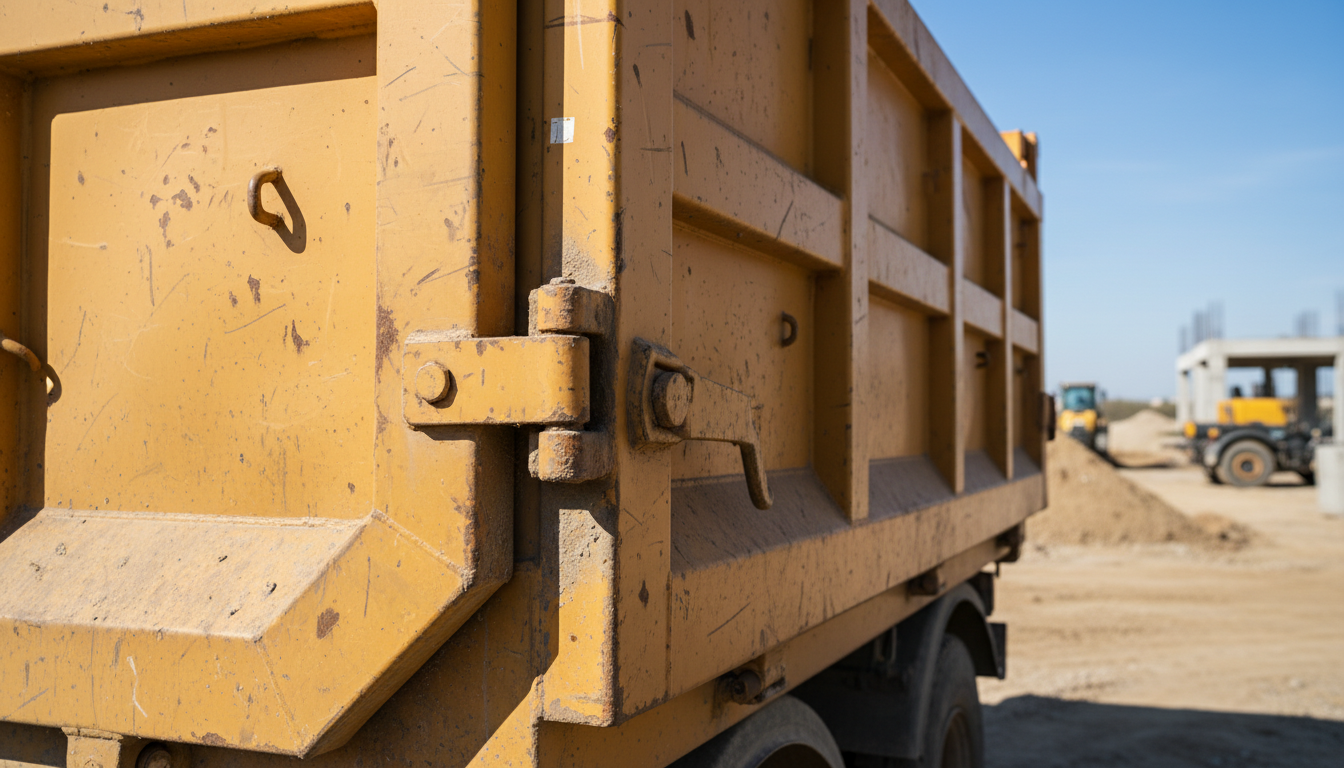

Tout savoir sur la ridelle de camion benne : à quoi sert-elle vraiment ?

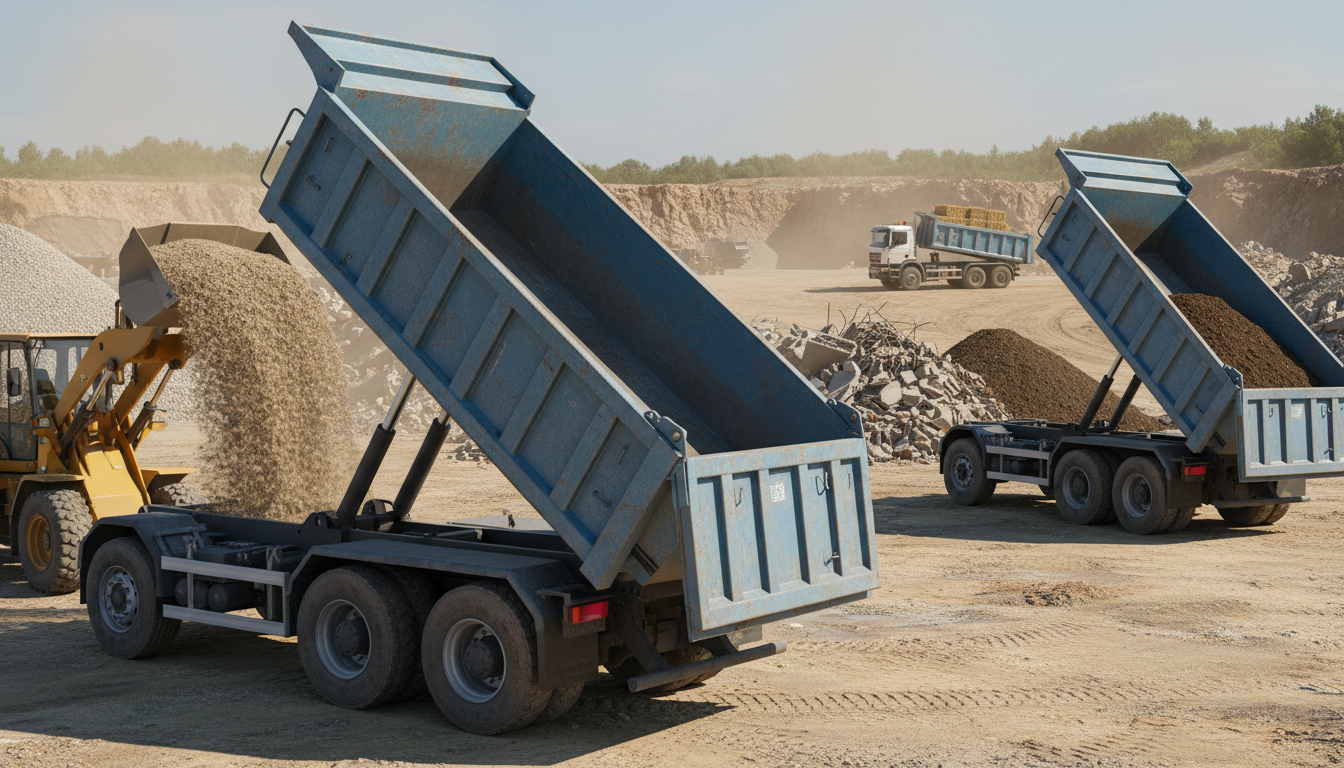

Sur un chantier VRD, dans une carrière ou pour la collecte de déchets verts, la ridelle de camion benne travaille en silence. Elle encaisse les coups de godet, les chocs de palettes et les vibrations sur route. Sans elle, impossible de contenir gravats, granulats ou végétaux sans risques de perte de charge.
Concrètement, une ridelle est une paroi latérale ou arrière, souvent rabattable ou amovible, fixée sur la benne. Elle sert à deux choses : augmenter la hauteur de chargement disponible et empêcher la chute des matériaux pendant le transport. Sur beaucoup de bennes, les trois côtés sont ouvrants pour garder une vraie souplesse de chargement au chariot ou à la mini-pelle.
Un cas classique : l’entreprise fictive Delmas VRD charge chaque jour des bordures béton. Quand une ridelle s’est cintrée après un appui latéral, le chauffeur a commencé à caler des bastaings pour retenir le chargement. Résultat : temps perdu, sécurité dégradée. Une fois la ridelle redressée et renforcée, les opérations ont retrouvé un rythme normal. Moralité : une ridelle en forme, c’est de la productivité et de la sérénité au quotidien.
Ce premier panorama posé, la question suivante arrive vite : comment décider entre simple réparation et remplacement complet sans se tromper ?
Comment diagnostiquer l’état d’une ridelle de camion benne ?
Avant d’ouvrir la caisse à outils, un diagnostic structuré s’impose. Réparer « à l’œil » mène souvent à une ridelle qui ferme mal ou qui se déforme à nouveau au premier chantier un peu sévère. L’objectif est simple : classer les défauts en réparables ou structurels.
Une méthode efficace consiste à vérifier, dans cet ordre :
- Géométrie : planéité du panneau, ventre ou pli, alignement avec les longerons de benne.
- Charnières et axes : jeu excessif, perçages ovalisés, fissures au droit des soudures.
- Poteaux et points d’ancrage : corrosion à la base, déformations, arrachements.
- Fermeture : loquets qui accrochent, verrou qui « saute », course irrégulière.
- Corrosion : piqûres superficielles ou véritables zones perforantes.
Un simple comparateur ou une jauge magnétique aide à repérer les zones cintrées. Voilà le retour d’expérience terrain : dès que le jeu aux charnières devient visible à l’œil nu et que la ridelle ne plaque plus franchement sur ses appuis, l’usure s’accélère. On a tous déjà vu cette ridelle qui claque en roulant… c’est le signal que l’axe et les ferrures sont déjà bien fatigués.
La suite logique du diagnostic, c’est de trancher entre réparation ciblée et remplacement complet. C’est là que les matériaux et l’usage réel entrent en jeu.
Réparer une ridelle de camion benne : quelles étapes suivre en atelier ?
Réparer correctement une ridelle n’a rien de magique, c’est une séquence d’atelier claire. La sécurité passe d’abord : calage de la benne, blocage des mouvements hydrauliques, ridelle bridée avant toute intervention. Petit conseil de pro : ne négligez jamais la sécurité, un panneau qui bascule surprend toujours au mauvais moment.
Une méthode simple, efficace :
1. Démontage et préparation : dépose de la ridelle si nécessaire, décapage des zones abîmées, chanfreins propres sur les fissures.
2. Redressage : de préférence à froid, sur marbre ou gabarit, pour retrouver une planéité acceptable sans fragiliser la matière.
3. Soudure adaptée : MIG/MAG sur acier, TIG ou MIG pulsé sur aluminium, avec contrôle du voilage au refroidissement.
4. Remplacement des pièces d’usure : axes trempés, bagues autolubrifiantes, loquets neufs, ressorts si besoin.
5. Contrôle final : jeux, fermeture, parallélisme, étanchéité à l’eau ou aux fines.
Un cas parlant : chez un transporteur de matériaux, une ridelle acier de 4 mm s’est retrouvée cintrée après un appui brutal d’engin. L’équipe a choisi un redressage à froid sur marbre, ajouté un renfort oméga de 5 mm sur la zone sensible, puis appliqué une peinture poudre pour la tenue anticorrosion. Temps d’immobilisation limité à une journée, et géométrie validée avec un gabarit de contrôle imprimé en 3D.
Ce qui compte, c’est la méthode, pas le matos. Une réparation soignée avec peu de moyens vaut mieux qu’un gros poste de soudure mal utilisé. La prochaine question à se poser : à quel moment faut-il arrêter de réparer et basculer vers un remplacement complet ?
Remplacer une ridelle de camion benne : quand et comment décider ?
Arrive un seuil où continuer à réparer une ridelle revient à colmater un vieux seau percé. Les signes qui orientent vers un remplacement complet sont clairs : corrosion perforante étendue, voile irréversible, arrachements de poteaux ou de points d’ancrage, plusieurs ferrures déjà ressoudées et fatiguées.
Le remplacement efficace repose sur trois questions simples :
– L’état structurel permet-il encore de garantir la sécurité du chargement ?
– Le coût d’immobilisation reste-t-il raisonnable par rapport à une ridelle neuve ou en kit ?
– La nouvelle ridelle est-elle compatible avec le châssis (entraxe de charnières, type de loquet, hauteur utile, interfaces d’étanchéité) ?
Un bon réflexe consiste à préparer la nouvelle ridelle en atelier avant la dépose. Relevé précis, modélisation CAO, gabarits en carton ou en PLA imprimé, post-traitement anticorrosion (galvanisation à chaud ou peinture époxy) : tout cela permet de réduire l’arrêt du véhicule à une demi-journée ou une journée.
Chez l’entreprise fictive Bâtiments Perret, un utilitaire plateau ridelles alu a pris un choc d’angle contre une borne. Poteaux arrière gauchis, verrouillage aléatoire. Plutôt que d’aligner les heures de redressage, le responsable de parc a opté pour un kit complet de remplacement livré en 48 h. Montage à deux opérateurs, réglage des verrous, pose des bandes réfléchissantes : le véhicule a repris les livraisons le lendemain, avec en bonus quelques kilos de masse gagnés par rapport à l’ancienne version bricolée.
Une fois la décision prise, reste à choisir le bon type de ridelle pour l’usage réel. C’est là que le duo acier/alu/hydraulique fait toute la différence.
Acier, aluminium ou hydraulique : quelle ridelle de camion benne choisir ?
Le choix du matériau et du type de ridelle conditionne la durée de vie, la charge utile et la facilité d’entretien. Voici un tableau récapitulatif, basé sur les principaux usages rencontrés en parc utilitaire et poids lourd.
| Type de ridelle | Matériau principal | Usage typique | Atouts | Points de vigilance |
|---|---|---|---|---|
| Standard pivot bas | Acier HLE | Bennes TP, VRD, gravats | Très robuste, facilement réparable, bonne tenue aux chocs | Masse plus élevée, surveillance de la corrosion |
| Légère | Aluminium | Distribution urbaine, paysagisme | Charge utile optimisée, résistance naturelle à la rouille | Soudage plus exigeant, risque de fissures près des soudures |
| Hydraulique latérale | Acier + vérins | Chantiers intensifs, rotations fréquentes | Productivité, ergonomie, moins d’effort pour l’opérateur | Entretien du circuit hydraulique, contrôles réguliers |
| Modulaire rehaussée | Mixte acier/alu | Végétaux, DIB, matériaux volumineux | Polyvalence, adaptation au volume saisonnier | Vérifier compatibilité des fixations et charges admissibles |
Acier HLE et aluminium restent les deux grands classiques. L’acier encaisse mieux les chocs de blocs béton et se redresse sans trop de scrupules. L’aluminium fait gagner des dizaines de kilos, précieux pour rester dans les clous en charge. Ce qui change la donne, ce sont aussi les options : rehausses grillagées pour les végétaux, marchepied intégré, verrouillage centralisé, accessoires de signalisation.
Astuce ingénieur : testez avant de vous lancer. Sur un parc mixte, rien n’empêche de monter une ridelle alu sur un seul véhicule pilote, puis de comparer consommation, charge utile et retour des chauffeurs par rapport aux bennes acier traditionnelles. L’essentiel, c’est que ce soit clair et reproductible par chacun.
Comment la CAO et l’impression 3D améliorent les ridelles de bennes ?
Depuis quelques années, la CAO et l’impression 3D ont fait irruption dans les ateliers de carrosserie industrielle. L’objectif n’est pas de fabriquer des ridelles en plastique, mais de produire des gabarits d’alignement, des outillages de perçage et des prototypes fonctionnels à faible coût.
Un exemple concret : pour repositionner des loquets qui présentaient des jeux récurrents, un carrossier a modélisé en CAO une nouvelle patte de verrou, puis l’a imprimée en PA12 renforcé. Cette pièce a servi de gabarit pour usiner les butées acier à la bonne position, sans allers-retours successifs. Résultat : temps d’immobilisation réduit, fermeture plus franche et usure ralentie.
Les gabarits FDM en PETG ou PA-CF conviennent bien aux tolérances de quelques dixièmes. Pour les perçages critiques de charnières, une impression SLA plus précise apporte une grande stabilité dimensionnelle. Une fois les réglages validés, la fabrication acier peut démarrer avec un minimum de surprises. Dans cette logique, la 3D devient une vraie « clé de réglage » pour adapter une ridelle sur-mesure à chaque châssis.
Comment savoir si une ridelle de camion benne doit être réparée ou remplacée ?
Une ridelle peut généralement être réparée si la structure porteuse reste saine : pas de corrosion perforante étendue, pas de voile important qui empêche la fermeture uniforme, et des charnières encore récupérables. En revanche, présence de fissures traversantes multiples, d’ancrages arrachés ou de panneaux très déformés oriente vers un remplacement complet pour retrouver le niveau de sécurité d’origine.
Quel matériau privilégier pour une benne très sollicitée ?
Pour des chantiers lourds (gravats, blocs, carrière), l’acier HLE reste la référence : il supporte mieux les chocs et se redresse facilement en atelier. L’aluminium convient très bien aux usages polyvalents, aux tournées urbaines et aux travaux paysagers, où le gain de charge utile et la résistance à la corrosion sont prioritaires.
Quelles pièces remplacer en priorité lors d’une remise en état de ridelle ?
Les éléments critiques sont les charnières et leurs axes, les bagues, la fermeture (loquets, crochets, ressorts) et les protections latérales. Une fois la géométrie rétablie, un bon traitement anticorrosion et un graissage des axes prolongent la durée de vie et évitent un retour prématuré à l’atelier.
Les gabarits imprimés en 3D sont-ils fiables pour l’alignement de ridelles ?
Oui, à condition de rester dans leur rôle d’outillage. En FDM (PETG, PA-CF), ils fournissent des gabarits robustes pour le positionnement et l’alignement avec des tolérances de l’ordre du dixième de millimètre. La SLA apporte encore plus de précision pour les gabarits de perçage critiques. Ces pièces ne remplacent pas les éléments porteurs, mais sécurisent les réglages.
Combien de temps immobiliser un camion pour changer une ridelle complète ?
Sur un utilitaire standard, il faut compter en général entre une demi-journée et une journée d’immobilisation. Cela inclut la dépose de l’ancienne ridelle, la pose du kit, le réglage des verrous, les marquages réfléchissants éventuels et les essais d’ouverture/fermeture. Quand les pièces sont disponibles en 24/48 heures, l’arrêt peut être planifié sans pénaliser l’exploitation.
